序号

项目内容

技术参数

01

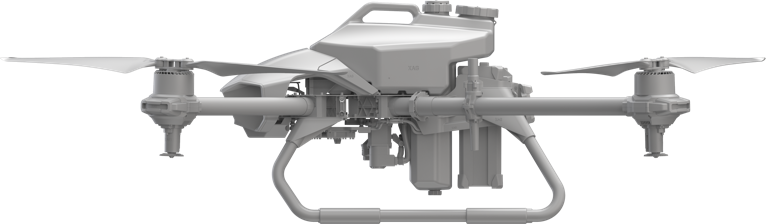

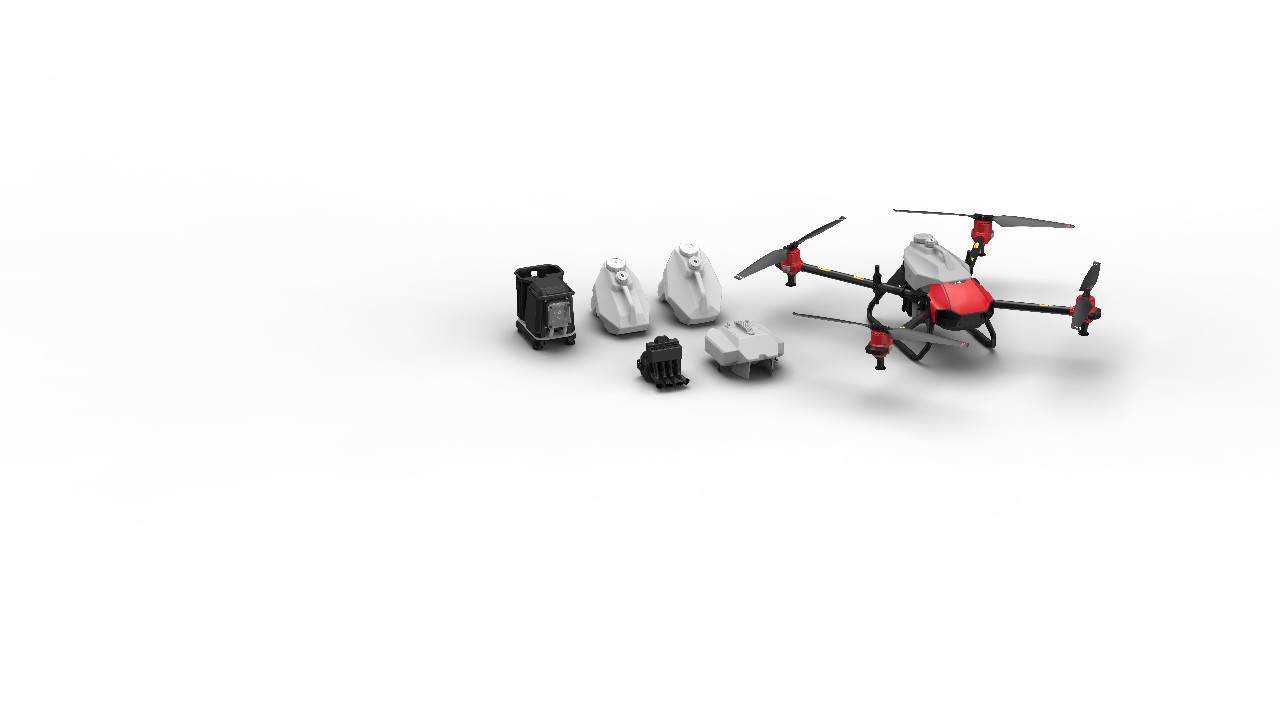

载机平台

（1）对称电机轴距：1680毫米

（2）外形尺寸：2195 × 2210 × 552 毫米（桨叶展开，带20升药箱）1380 × 1355 × 435 毫米（桨叶折叠，不带20升药箱）

（3）整机重量：裸机重量：19.27千克（不含电池及作业箱）

空载重量：26.62千克（含电池及空载作业箱）

（4）防水等级：整机IP67（含电池）

02

飞行参数

（1）标准起飞重量：46.62千克（含电池及满载作业箱）（2）最大有效起飞重量：48千克（海平面附近）（3）最大推重比：1.9（4）载荷比：0.43（5）悬停精度（GNSS信号良好）启用RTK：水平±10cm，垂直±10cm；未启用RTK：水平±0.6m，垂直±0.3m（雷达功能启用：±0.1m）（6）无信号情况下持续高精度导航时间：≤600秒+（7）动力电池：适用 B13860S 智能电池（8）留空时间（搭载 B13860S 智能电池）：悬停时间：17分钟（空载重量）作业时间：10分钟（正常作业至喷洒结束）（9）最大作业飞行速度：12m/s（10）最大飞行速度：12m/s（GNSS信号良好）（11）最大飞行海拔高度：4000m（随海拔提高，需适当降低负载）（12）推荐工作环境温度：0℃至40℃

03

智能药箱

（1）容积：20升（2）作业载荷：20千克

04

离心喷头

（1）型号：SNZ-18000A（2）喷盘转速：2000~16000转/分钟

（3）雾化粒径：85~550微米（4）喷幅：精喷：4.5米快喷：7.0米

05

蠕动泵

（1）电压：42伏（2）最大系统工作流量：7.2升/分钟（3）最大单泵工作流量：1.8升/分钟

06

地形模块

（1）型号：TR24S30（2）高度测量范围：0.5~30米（距作物表面相对高度）（3）定高范围：1~30米（距作物表面相对高度）（4）最大坡度：45°（飞行速度2米/秒情况下）（5）防护等级：IP67

07

4D成像雷达

（１）型号：RD2447（2）视场角（FOV）：水平±35°，垂直±35°

（3）避障方向：根据飞行方向实现前后向避障（4）安全避障相对高度：≤８米／秒（5）安装避障距离：2.5米（无人机刹车至稳定悬停后桨尖与障碍物之间的距离）

08

电机

（1）型号：A20（2）定子尺寸：80 × 30 毫米 （3）KV值：85 转速/伏（4）最大拉力（单电机）：22千克（5）额定功率（单电机）：1500瓦

09

电调

（1）型号：VC12100（2）最大持续工作电流：100安（3）最大工作电压：56.5伏（13芯 锂聚合物电池）

10

可折叠螺旋桨

（1）型号：P40128（2）直径×螺距：40 × 12.8 英寸

（3）单片桨叶重量：162克（4）整桨重量：440克

11

超充智能电池

（1）型号：B13860S（2）电池类型：13芯 锂聚合物

（3）额定容量：18000毫安时（865.8瓦时）（4）额定电压：48.1伏（5）充电环境温度：10~45℃

12

燃油超充站

（1）型号：GC4000（2）外形尺寸：492 × 407 × 462 毫米

（3）气缸数：单缸（4）重量：空载重量：26.5 千克（不含汽油及机油）满载重量：34.3 千克（含汽油及机油） 压缩比：8.5:1（5）油箱容量：10升（6）机油标号：15W40（7）燃油标号：92号以上无铅汽油（8）油耗：≤ 0.6 升/千瓦时（25℃，海平面附近，国标 92 号 无铅汽油，3000 瓦 充电功率）（9）使用寿命：＞500小时

（10）总排量：225CC（11）污染物排放等级：国II
